概述-钕块磁铁

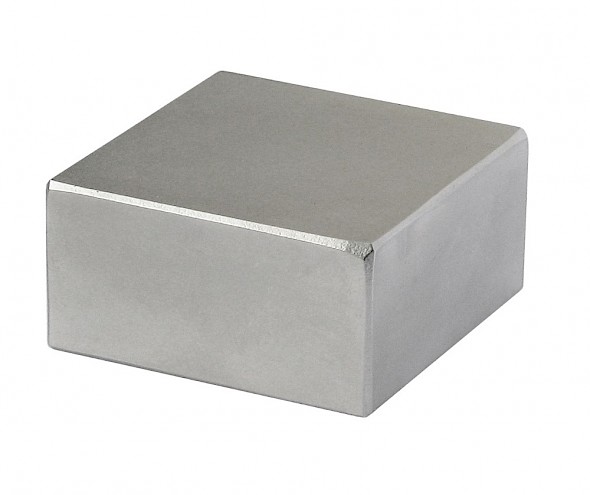

钕(稀土)钕铁硼块磁铁
钕磁铁或钕铁硼块磁铁通常由其三个维度指定，第一个维度详细说明每个磁极面尺寸，最后一个维度指定两极之间的距离(磁铁被磁化的方向与最后一个维度相同)。钕铁硼钕块磁铁可以是钕铁硼钕矩形磁铁或钕铁硼钕方形磁铁，钕铁硼钕平板磁铁或钕铁硼钕立方体磁铁。任何这样的形状(矩形，正方形，平板或立方体)属于NdFeB钕块磁铁。
用于替代磁系统的磁体设计
对于非常高的磁铁(高度大于极面尺寸，块磁铁被称为棒磁铁，这样的磁铁有自己的在线部分)。磁极面面积越大，磁铁通过较大的气隙吸引的能力就越强(磁铁将在距离处投射出更强的磁场)。
磁铁可以堆叠在他们的极到极的距离的倍数(他们将吸引对方建立高度)，这将增加性能，但进一步增加磁铁高度最终将开始越来越少的增加，因为性能开始趋于稳定。当这种情况发生时，需要更多的性能，然后需要一个更大的极面面积磁铁(磁设计可以用来提供一个替代磁系统，但我们将讨论您的应用程序，以帮助您)。磁化的方向是物理上锁定在磁铁的结构-你不能改变它在不同的轴(你将需要另一个磁铁生产)。
最大化磁拉力
如果你把磁铁夹在两块软钢(铁磁)板之间，你就会有一个很好的磁路(周围有一些泄漏)。但如果你有两块钕铁硼钕块磁铁并排成N-S排列(它们会以这种方式吸引非常强烈)，你有一个甚至更好的磁路，潜在的甚至更高的磁拉力与非常小的气隙泄漏涉及，磁体将接近工作在他们的最大可能的性能(假设钢没有磁饱和)。进一步考虑这个想法，并考虑一个棋盘效应(- n - s - n - s -等)夹紧在两个软钢片之间，你有一个最大的拉力系统，只有钢承载所有的磁通量的能力限制。
模型的变化
| 产品编号 | 身高(英寸) | 高度(毫米) | 长度(英寸) | 长度(毫米) | 拉力(磅) | 拉力(公斤) | 单位每包 | 宽度(英寸) | 宽度(毫米) |
|---|---|---|---|---|---|---|---|---|---|
| N817 | 0.12 | 3．0 | 1.00 | 25 | 6．4 | 2．9 | 10 | ０.３９ | 10 |
| N818 | ０．２０ | 5．0 | 1.00 | 25 | 10．8 | 4．9 | 4 | ０.３９ | 10 |
| N819 | ０．２０ | 5．0 | 1．38 | 35 | 12．8 | 5．8 | 5 | ０.３９ | 10 |
| N820 | 0.12 | 3．0 | 2．00 | 50 | 12．8 | 5．8 | 1 | 0.79 | 20. |
| N821 | 0.50 | 12.5 | 2．00 | 50 | 88.4 | 40.1 | 10 | 2．00 | 50 |
